CIRCUITE SI MONTAJE ELECTRONICE

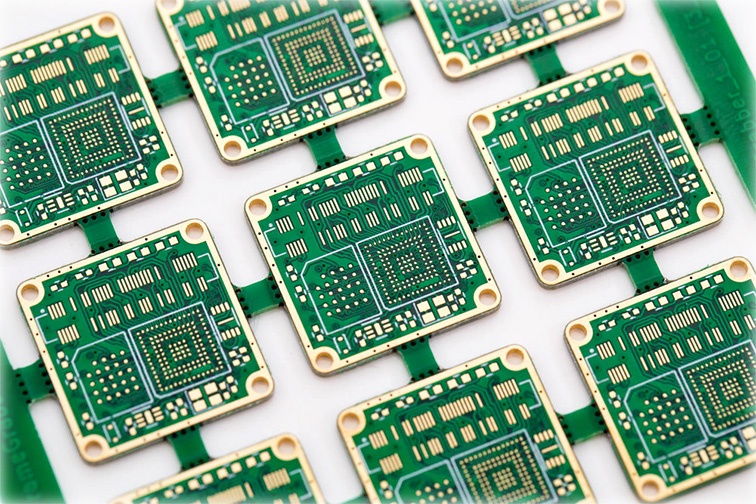

Circuite imprimate
Se pot realiza circuite imprimate în varianta de bază cu următoarele caracteristici:
- dublu placat,
- silk alb,
- solder verde,
- găuri metalizate,
- găurire și frezare gratuită.
Mai multe detalii găsiți în tabelul de mai jos. Pentru a face o comandă trebuie să trimiteți pe email fișierele gerber: dimension, top layer, bottom layer, top solder mask, bottom soldermask, silkscreen (toate cu RS274), holes and drills (EXCELLON).
Comanda minimă este de 5 / 10 bucăți.
Livrare: curier rapid.
Plata se face 50-100% în avans, restul la livrare (Revolut, transfer bancar, ramburs).
Se acordă reduceri la comenzi de peste 500 lei.
Item | Capabilitate standard | Capabilitate extinsă | |
1. | Număr de straturi | 1-2 | 4-20 |
2. | Material | FR-4 | folie, aluminiu |
3. | Solder mask | verde | alb, albastru, galben, roșu, negru, violet |
4. | Grosime PCB | 1,6 mm | 0,4 - 2 mm |
5. | Grosime cupru | 1 Oz | 2 Oz |
6. | Traseu min. | 0,13 mm | |
7. | Spațiu trasee min. | 0,13 mm | |
8. | Mărime gaură via min. | 0,3 mm | |
9. | Diametru via min. | 0,5 mm | |
10. | Burghiu | 0,3 - 6,3 mm | doar prin frezare |
11. | Înălțime text min. | 1 mm | |
12. | Latime linie min. | 0,16 mm |
Dimensiune (mm) | Preț / buc (lei) | Timp (zile) | |
1. | 100 x 100 | 20 | 14 |
2. | 100 x 150 | 28 | 14 |
3. | 100 x 200 | 36 | 14 |
4. | 150 x 200 | 44 | 14 |
Pentru comenzi de 10 buc. minim.
Dimensiune (mm) | Preț / buc (lei) | Timp (zile) | |
1. | 50 x 50 | 26 | 12 |
2. | 100 x 100 | 36 | 13 |
2. | 100 x 150 | 48 | 14 |
3. | 100 x 200 | 57 | 14 |
4. | 150 x 200 | 67 | 14 |
Pentru comenzi de 5 buc. minim.
